正負電壓是根據參考零點（零電平，或者地）而定，最經典的零電平是大地，也就是地球的地殼。但并不是所有的零電平就是大地，因為電路圖中的零電平實際上是由設計者自行設定的。電源是提供電動勢的裝置，它的正負極之間有一個電勢差，比如說5V的電源，它的正負極之間的電壓差就是5V，一般使用的時候，就把5V接到用電器的正極，負極接用電器負極，在分析的時候可以把負極視為參考的地，也就是參考零電平。這個時候，這個電源我們就把它叫作正電源，因為它的正極相對于地的電壓是5V。

如果是兩個完全一樣的5V電源串聯（類似手電筒里面兩節串聯電池），在兩個電源連接點上引出一根線，把這根線的電壓認為是0，這時候串聯電源的正極端電壓是5V，而負極端相對于那個0電壓就是-5V，負電源就是這樣誕生的。

有些芯片需要正負電源同時提供才能正常工作，最典型的就是雙電源供電的運算放大器，我們有時候需要得到一個正弦波，要求這個正弦波是在零電壓上下不斷變化（即中點是0V），這個時候就必須用到正負電源了。如何產生一個穩定可靠的負電壓已成為設計人員面臨的關鍵問題，負電壓設計根據不同的負載電流有很多不同方案，下面淺談下比較常見的負電壓設計方案。

1、工頻變壓器輸出正負電壓方案

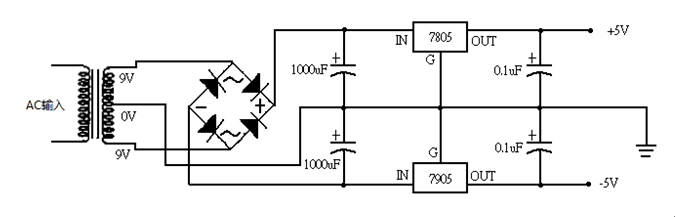

該電路優點是電路結構簡單、極低干擾噪聲、穩定性好。缺點是輸入交流電范圍窄（一般是220VAC±5%），體積重量大。雖然此電路缺點明顯，目前還是有一些應用采用此方案設計。此方案主要是利用變壓器產生負電壓再通過線性穩壓器7905進行穩壓。

2、電源模塊輸出負電壓方案

由于電子元件制造工藝技術越來越好，能量損耗越來越低，有利于電源模塊化發展。而且在設計上也能做到小型化，輕量化設計。

可以采用有負電壓輸出的非隔離電源模塊，按正輸出與負輸出接法，實現負電壓輸出。在電力、工業、通訊等對抗干擾性能要求較高的場合，一般需要對電源進行隔離處理來隔離從總電源端的干擾。此種應用時如果需要用到負電壓，可以直接采用隔離電源模塊直接輸出正負電壓給系統供電。

3、Buck-Boost拓撲設計輸出負電壓方案

除了采用隔離電源模塊方案，我們還可以選擇芯片自己設計負壓電路，下面介紹下比較容易設計的非隔離負電壓輸出Buck-Boost電路。只需要主控芯片、電感、電容等芯片，目前MPS的DC-DC電源芯片都支持Buck-Boost的設計結構，可以根據不同輸出電流選擇合適型號。如下圖所示：

從圖中的拓撲可以看出輸入電壓與輸出電壓極性是相反的，因此Buck-Boost拓撲結構又簡稱為倒相拓撲。

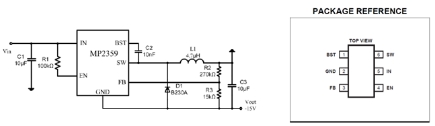

上圖是采用MP2359DT設計的-15V電源電路，MP2359DT是采用SOT23-6的封裝，整個電路占用PCB面積較小。

負電壓輸出電源電路設計方案多種多樣，哪一個方案適合你的設計，還需要綜合考慮不同應用、不同產品要求而決定。
