1、前言

　　輪胎壓力監測系統(TPMS -TIre pressure monitoring system)對于提高汽車安全性有舉足輕重的影響，當今世界己有不少?lài)腋咚俟钒踩珔f(xié)會(huì )因此立法強制實施TPMS。而低功耗、在惡劣環境下高度運行的可靠性、較小的壓力傳感器誤差容限，以及更長的工作壽命等是TPMS的主要要求，于是方案的設計和芯片的選擇也圍繞這個要求進行。

      1.1目前TPMS主要有三種實現方式。

　　直接TPMS系統、間接TPMS系統和正在推出的混合TPMS。但是，間接TPMS有一定的局限性，采用間接方法進行檢測在很大程度上依賴于輪胎和負載因子。直接TPMS采用固定在每個車輪中的壓力傳感器直接測量每個輪胎的氣壓。然后，這些傳感器會(huì )通過發送器將胎壓數據發送到中央接收器進行分析，分析結果將被傳送至安裝在車內的顯示器上。顯示器的類型和當今大多數車輛上裝配的簡單的胎壓指示器不同，它可以顯示每個輪胎的實際氣壓，甚至還包括備用輪胎的氣壓。因此，直接TPMS可以連接至顯示器，告訴司機哪個輪胎充氣不足。直接TPMS也可檢測到較小的壓降。有些系統甚至可以檢測到 7kPa--1.0psi的壓降。為滿足多輪壓力檢測要求，由于系統安裝了直接氣壓傳感器，混合TPMS能夠克服常規直接TPMS的局限性，它們能夠檢測到在同一個車軸或車輛同一側的兩個處于低壓狀態的輪胎，當所有4個輪胎都處于低壓狀態時，系統也可以檢測到故障。

      1.2下一代新型系統，就是將集成車輪模塊所需的感應功能和發射功能。

　　這就意味著，MCU、傳感器和射頻發射器都被封裝在一起。與現有的產品相比較它集成了氣壓傳感器、加速度傳感器、溫度傳感器、搭載片上閃存的8051微處理器、低頻接收器接口以及315/433/868/915MHz射頻發射器。除減少組件數量外，它還可以降低系統總體成本，因為板卡設計更加簡單，尺寸更小。而另外一項重要的設計挑戰來自于無線控制，第一代TPMS發送器的設計采用SAW共振器的ASK調制技術來產生適當的發射頻率。該 ASK系統雖然非常廉價，但卻容易受到由于車輪(發送器安裝在其上)旋轉所導致的接收場強變化的影響。出于這一原因，現在的TPMS都采用基于晶體振蕩器的FSK調制方法和PLL合成器來產生中心頻率和頻率牽引。

      值此本文將以基于LIN總線分布式實時輪胎壓力監測系統的方案為例作分析，并對用于TPMS新型芯片作介紹。

2、基于LIN總線分布式實時輪胎壓力監測系統的設計方案

　　為實現長期(≥10年)使用壽命這一目標，必須使用低功耗集成化部件。電源管理因此成為首要的挑戰。也就是說TPMS面臨的主要問題是在有限的能源下能有較長的使用壽命?？梢酝ㄟ^(guò)采用低功耗的壓力傳感器、分析測量所得數據并結合車輛實際情況(熄火或運行)來改變監控系統的工作方式及高效的數據采集控制算法等方法來降低整個系統的功耗。

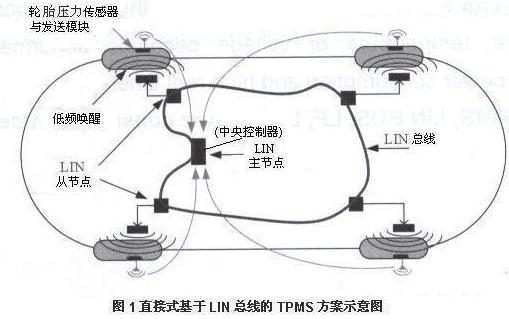

      由于將研討LIN總線應用于TPMS，并用MCU、RF和傳感器實現TPMS見圖1直接式基于LIN總線的TPMS方案示意圖。而實用 TPMS示意的輪胎氣壓監測系統，是由與輪胎閥一體的4個訊號發射器、收訊天線、收訊器及訊號顯示儀四類部件組成的。為此有必要先對汽車應用的LIN總線有關技術作介紹。

      2.1關于汽車應用的LIN總線技術

      2.11LIN總線LIN總線的主要特征為API到物理層的結構

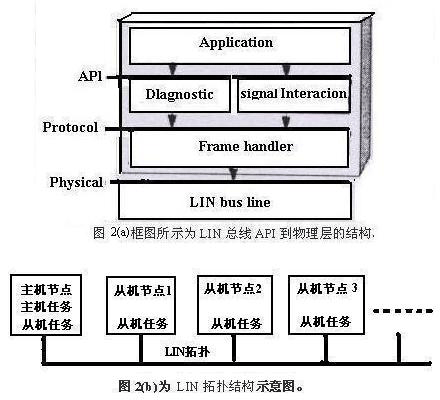

　　針對汽車應用的LIN 1.0(本地互連網絡(luò ))和LIN 2.0總線系統，它的目標是低成本應用，除了TPMS外還有電動門、電動窗、側鏡、雨刮器、座椅安全帶報警、外部照明等。LIN總線的傳輸速度最大為 20kbps，而且它在單通道總線環路中最多能支持16個節點，總線電纜的長度最多可以擴展到40米。LIN足一種基于通用SCI(UART)字節接口的單線串行通訊為協議。圖2(a)框圖所示為L(cháng)IN總線API到物理層的結構。而LIN總線的主要特征為：—個主節點、多個從節點的概念，無需總線仲裁;低成本：基于普通UART/SCI接口硬件;自同步，在從節點中不用晶體振蕩器或陶瓷振蕩器時鐘;保證信號傳輸的延遲時間;低成本單線實現連接;速度高達 20kbps;基于應用交互作用的信號;LIN總線的驅動/接收器規范遵從IS09141標準。

　　2.12LIN拓撲結構

　　LIN采用單主機多從機模式，一個LIN網絡(luò )包括一個主機節點和若干個從機節點。(由于過多節點將導致網絡(luò )阻抗過低，一個L1N網絡(luò )中節點總數不宜超過16。)主機節點既包括主機任務也包括從機任務，從機節點都只包括從機任務，如圖2(b)為L(cháng)IN拓撲結構示意圖。主機節點也可以通過網關和其他總線如CAN連接。

      2.2 于LIN總線分布式實時輪胎壓力監測系統的系統設計

　　圖1描述了基于L1N總線的TPMS總體結構，其中中央控制器的功能主要有三：通過LIN總線通知LIN從節點喚醒相應輪胎內的發送模塊;通過LIN總線返回LIN從節點接收到的輪胎壓力等數據;分析、顯示已及聲光報警。當LIN從節點接收到LIN 主節點發出的喚醒命令時，該節點會(huì )向發送模塊發出LF喚醒信號，讓其進入工作狀態。LIN主節點Master向LIN從節點發送獲取命令幀，LIN從節點把數據通過LIN總線反饋給LIN主節點(主控)。

      2.21輪胎內壓力傳感IC與發送IC合成的模塊與芯片選擇

　　*輪胎內的壓力傳感IC與發送IC合成的模塊

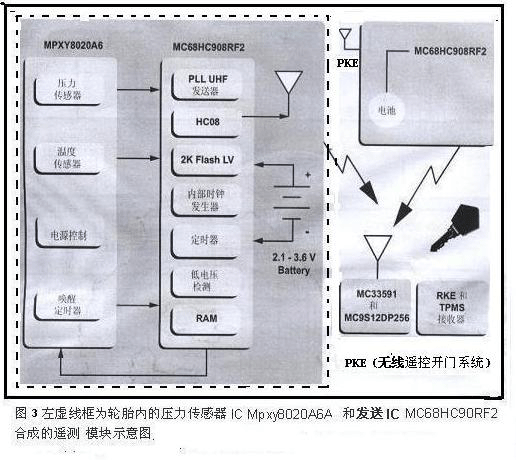

　　由于輪胎內的壓力傳感IC與發送IC合成的模塊都放在輪胎內，所以對IC的要求特別高，一般有如下要求：工作溫度-40℃—125℃，短時間內達150℃;低功耗來保持電池壽命;能承受2000G(250kmh輪胎轉動時的離心力;傳感器能保持長期的穩定;IC體積少，重量輕;帶有壓力與溫度和電壓檢測。圖3左虛線框是基于輪胎內的壓力傳感IC與發送IC合成的模塊示意結構圖。其中壓力傳感器IC是一款集成了壓力、溫度、電壓檢測傳感器、LF、MCU的IC。而發送IC是RF發射芯片系列。

      *壓力傳感IC與發送IC合成的模塊芯片選擇及特征

　　圖3左虛線框為輪胎內的壓力傳感器IC和發送IC為freescale公司的Mpxy8020A6或Mpxy8040A芯片和 MC68HC90RF2芯片。 Mpxy8020A6它內含壓力傳感器、溫度傳感器、電源控制和電池電壓檢測，喚醒功能的定時器，屬表面微機械CMOS加工工藝，SSOP封裝;而UHF 發送器+MCU(Flash)的MC68HC90RF2內含為2K用戶FLash ROM，定時器，集成的射頻(RF)發送器，低電壓檢測和RAM及內部時鐘發生器。則整個圖3左虛線框為Mpxy8020A6A與MC68HC90RF2 合成的遙測模塊示意圖。其圖3右側MC33591為UHF接收器內含鎖相環(PLL)超高頻開關鍵控(00K)接收器;MC912DP256 接收端控制器內含256KFLash，12KRAM，4KEEPROM，up to 5CAN，1xJl850，256MHz工作須頻率。

       當然輪胎內的傳感器IC也可以選擇Melexis公司的MLX90603芯片。MLX90603它內部有16bit RISCMCU，8K byte Flash，256 byte RAM和128 byte EEPROM。MLX90603還有125KHz或13.56MHz LFinterface和壓力傳感器的補償接口(sensor interface)在IC內。最大的特點是它有不同的工作模式Shelf mode，Sleep mode，Runmode，Idlemode和適合RFID、RF應用的TDMA(Tag Direct Memory Access)mode，。這些都為降低發射端功耗、延長電池使用壽命提供了最大的可能性。在發射IC方面，Melexis有不同頻率和調制的IC和汽車級IC(工作溫度-40℃-125℃)，如315MHz，433MHz，868MHz和915MHz等ISM band頻段，IC FSK，ASK和FM等不同調制IC，可在1.85V-5.5V寬電壓范圍內工作，并且發射功率可在-12dBm--+10dBm范圍內調節。

      2.22接收模塊與芯片選擇

　　其圖3右側MC33591為UHF接收器內含鎖相環(PLL)超高頻開關鍵控(00K)接收器;MC912DP256接收端控制器內含 256KFLash，12KRAM，4KEEPROM，up to 5CAN，1xJl850，256MHz工作須頻率。當然對于接收模塊處于LIN網絡(luò )的主節點即中央控制器，見圖1所示。也可選擇MLX82001 ， 該芯片是一個6位的、集成了LIN2.0并帶有增強型UART的MCU;從節點可選擇MLX81100集成了雙任務CPU和LIN收發器，是專門為L(cháng)IN 總線應用設計的MCU。

      2.3 TPMS系統軟件設計考慮

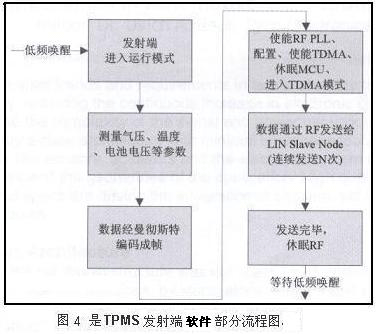

　　在設計一個運行穩定、功效高的系統時，需要考慮的第一個因素就是軟件。因為車輪模塊通常是用微控制器來執行命令的，所以應采用一種智能化算法實現預期的功效。其次，使用低頻功能是控制TPMS的非常有效的方法。在使用低頻接口時，感應模塊可以始終處于電源關閉模式，只有在收到喚醒信號后，傳感器才會(huì )進行測量和數據傳輸。除了降低功耗以外，低頻接口還具備設計靈活性和其他一些優勢。例如，低頻通訊可使系統通過低頻接口向微控制器發送特定命令，以對輪胎進行重新校準和定位。值此以MLX90603帶有LF(Low Frequency)接口為例的發送模塊軟件設計方案作一說明。MLX90603帶有LF(Low Frequency)接口，因此可以在大部分時間內將發射端處于休眠模式，需要時通過低頻信號將其喚醒，進而進行測量并通過TH720x發射芯片將測量得到的數據發送給相應的LIN從節點。圖4是發射端的部分流程圖。本方案中，充分利用了MLX90603 中集成的TDMA(Tag Direct Memory Access)模塊，在MLX90603采集完數據后，配置TDMA、RF所需的寄存器，即可將MLX90603進入Sleep mode，利用TDMA模塊自動把要發射的數據傳輸給RF，以充分節省功耗。由于發射端工作在惡劣環境下，為了保證發送端和接收端進行可靠的數據傳輸，考慮到本應用信息量小、數據簡單的特點，我們采用信息冗余的方法來保證數據的可靠接收，即一幀數據發送N次。根據采集到的數據動態調整發送次數N。

3、新型送器(遙控鑰匙)與接收器中幾種芯片的選用

　　3.1MAXl473接收器與MAX7044發送器的選用

　　而RF接收器器件 MAXl473是最新的300MHz至450MHzASK射頻接收器平均靈敏度為-114dBm，正常工作僅消耗5.5mA(典型值)的電流。內置鏡頻抑制，無需通常使用的前端SAW濾波器。睡眠模式時，MAXl473可在小于250ps的時間內啟動并發送數據，保證了更深的睡眠周期和更長的電池壽命 MAXl473可工作于3V至5V的電源電壓。

　　發送器中的MAX7044器件是可輸出+3dBmASK信號的發送器，采用微型的8引腳SOT封裝，采用占空比為50%的編碼方式時，如曼徹斯特碼，僅需消耗7.7mA的電流。MAX7044可使用電壓低至2.1V的單個鋰電池供電。

      RF接收器器件 MAXl473是最新的300MHz至450MHzASK(振幅變換調制)射頻接收器平均靈敏度為-114dBm，正常工作僅消耗5.5mA(典型值)的電流。內置鏡頻抑制，無需通常使用的前端SAW濾波器。睡眠模式時，MAXl473可在小于250ps的時間內啟動并發送數據，保證了更深的睡眠周期和更長的電池壽命MAXl473可工作于3V至5V的電源電壓。該300MHz至450MHz發送器和接收器的最大優點是能將你的RKE系統有效距離擴大一倍理想應用子電池供電設備，包括鑰匙，汽車報警和胎壓檢測。

　　該300MHz至450MHz發送器和接收器的最大優點是能將你的RKE系統有效距離擴大一倍(即控制范圍超過兩倍)是理想應用于電池供電設備，胎壓檢測的選擇也包括鑰匙，汽車報警。

      3.2雙通道接收器同時捕捉兩種信號的MAX1471結構方框與應用

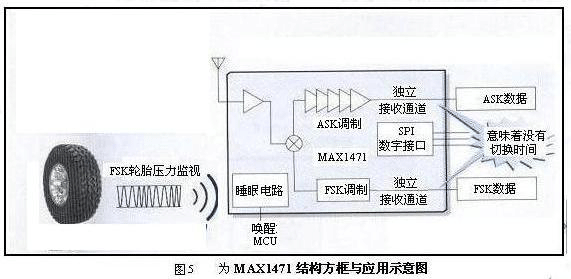

　　使用MAXl471雙通道接收器同時捕捉兩種信號，即能同時接收ASK和FSK(頻率變換數據)，模式間切換時間為零。針對同時需要對 ASK和FSK解碼的低成本系統設計，MAXl471雙模接收器還可進行自輪詢，器件可保持長達8分鐘的睡眠模式，并可喚醒微處理器，以進一步節省能源。 MAXl47l工作于300MHz至450MHz，包括內置的42dB(兆型值)鏡頻抑制混頻器，不需常見的SAW濾波器。MAXl471內置一個可用于 3.3V或5V的穩壓器，可在低至2.4V的電壓下工作。圖5為MAX1471結構方框與應用示意圖，從圖中表看出MAX1471也可用于汽車輪胎壓力監視系統中接收器。

4、結束語

　　上述新型系信統與芯片的分析介紹，采用分布式結構的TPMS，其特點是，控制靈活，比較適合應用于前裝市場。而將LIN總線應用于TPMS的優勢是為每個輪胎跟接收器比較接近，因此會(huì )大大節省每個發射器的功率，延長系統的使用壽命。
